Aus der Reihe Anwendungsbeispiele
Unerwartete Maschinenausfälle in der Logistik, sorgen schnell für Engpässe und Warenstaus. Wenn das verursachende Ersatzteil nicht lieferbar ist, braucht es schnelle Alternativen aus der Region.
In diesem Projekt unterstützen wir Rekordzeit Fulfillment, bei der kurzfristigen Produktion eines Ersatzteils, für eine Banderoliermaschine – natürlich in Rekordzeit.
Verschleiss über Jahre, Totalausfall in Sekunden
Anlagen für die Verpackungsindustrie sind nicht selten langlebige Geräte, da sie für extreme Geschwindkeiten und hohe Tagesleistungen ausgelegt sind. Im Laufe der Lebensspanne verteilt sich der Verschleiss jedoch auf eine Vielzahl an Komponenten.
Diese Kombination aus hoher Lebensdauer und großer Anzahl, theoretisch zu ersetzender Teile, sorgt für eine komplexe Ersatzteilsituation, in einer zeitkritischen Branche.

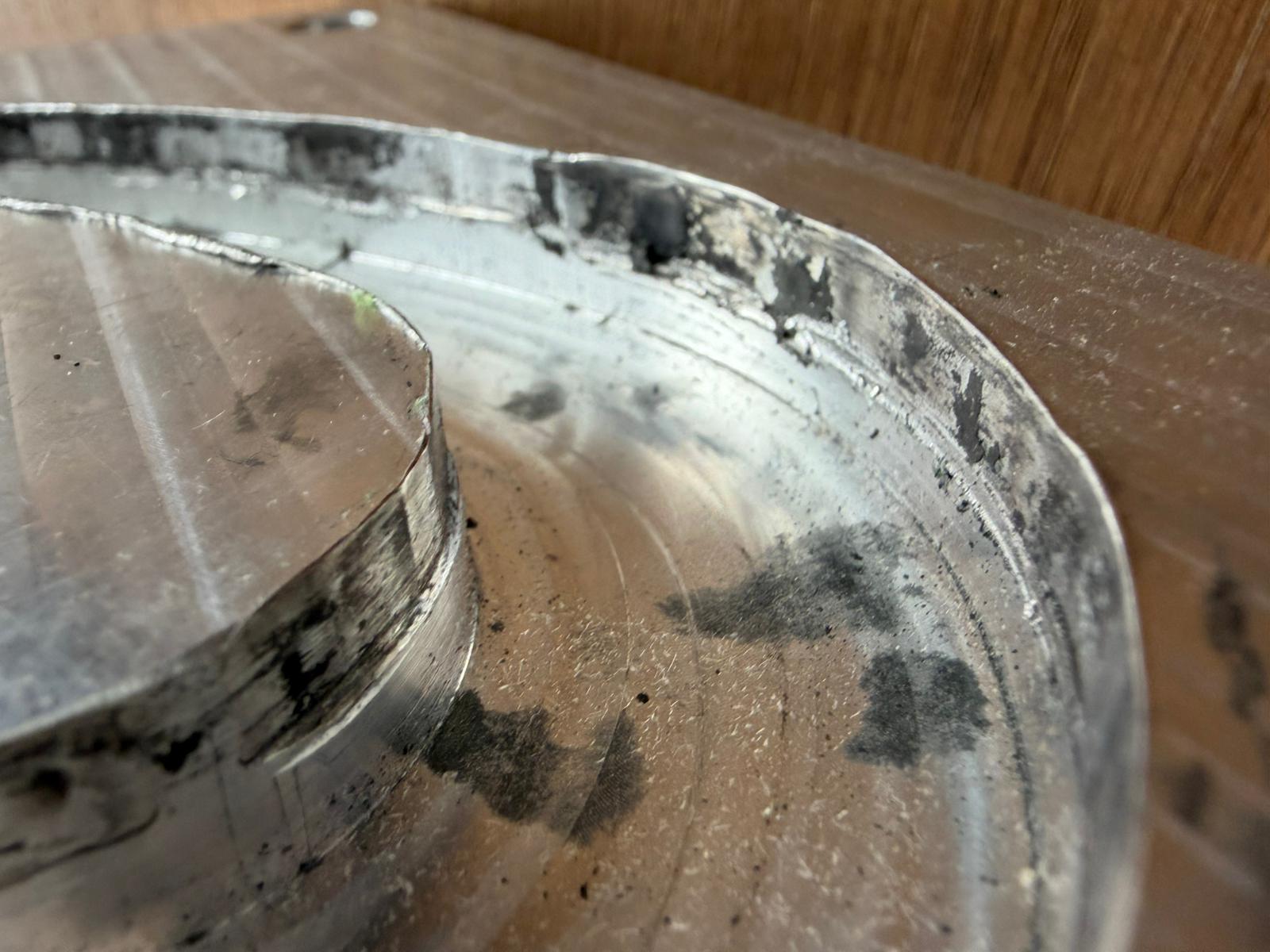

In diesem Fall handelte es sich um eine gefräste Steuerkurvenplatte aus Aluminium. Gut sichtbar: Die ausgeschlagene Nockenbahn.
Praxisbeispiel für Reverse engineering

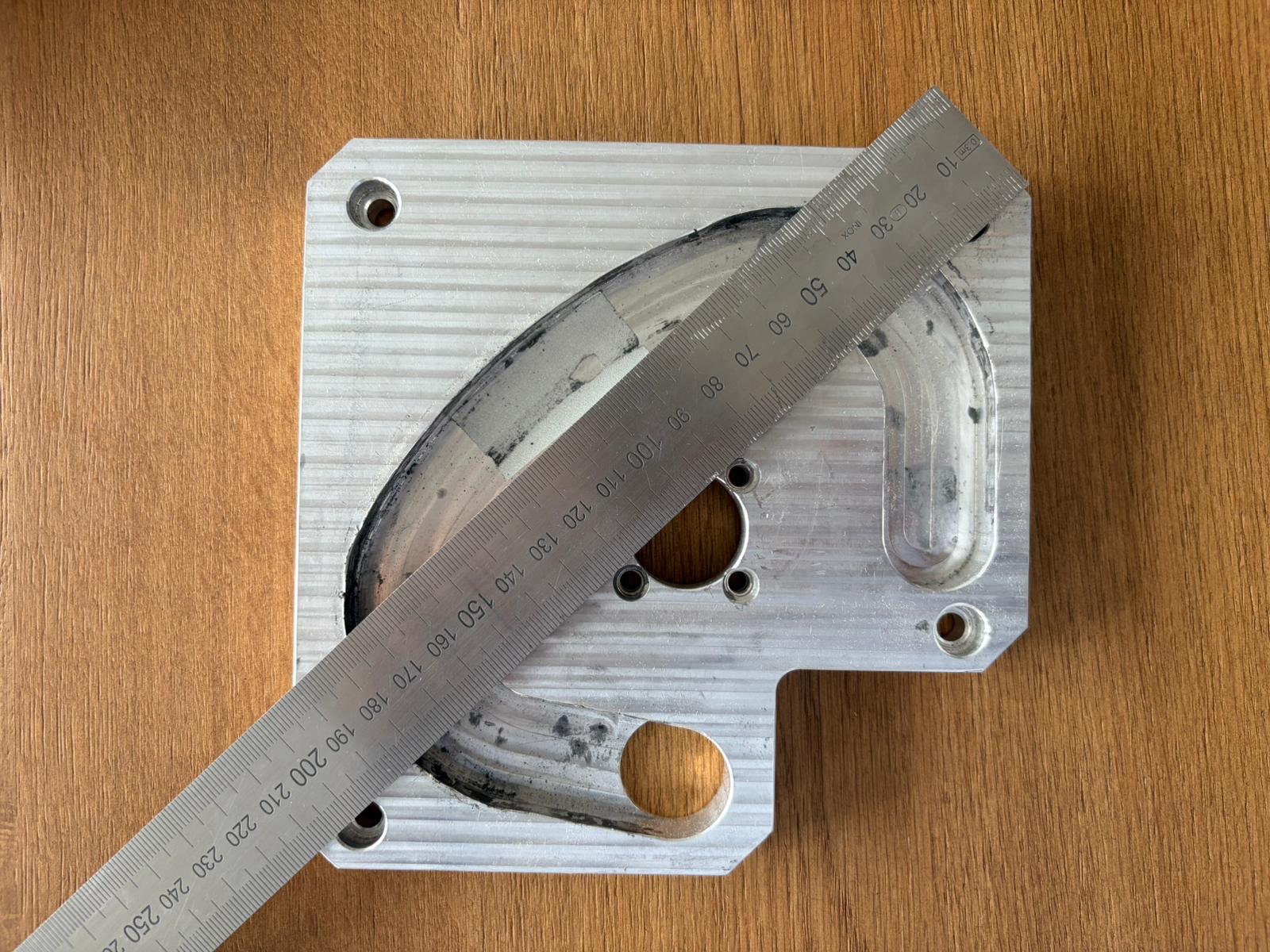

Digitalisierung per 3D-Scan: Das verschlissene Originalteil aus Aluminium wurde hochpräzise gescannt.

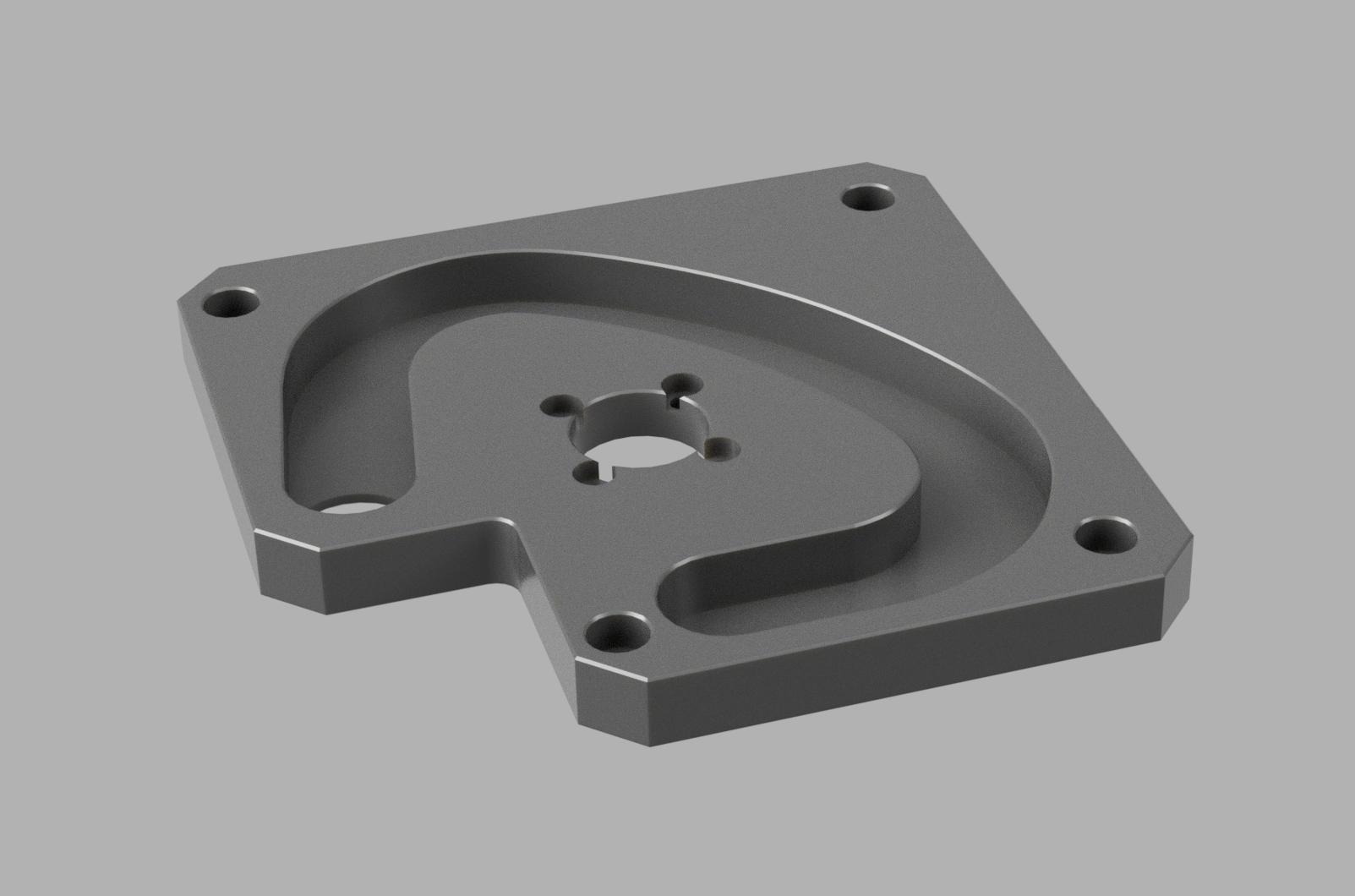

CAD-Rekonstruktion: Da das Teil keine komplexen Geometrien aufweißt, wurde der Scan für die Maße in die CAD-Software geladen. Anschließend wurde das Teil neu gezeichnet, frei von Abnutzungsspuren und optimiert für den FDM-Druck.
Material & Fertigung: Für die kontinuierliche Beanspruchung durch die Führungsrollen, wählten wir einen abriebfesten und formstabilen technischen Kunststoff. Die Fertigung erfolgte noch am selben Tag direkt auf unser Druckfarm.
Das Ergebnis: Ausfallzeit effektiv minimiert

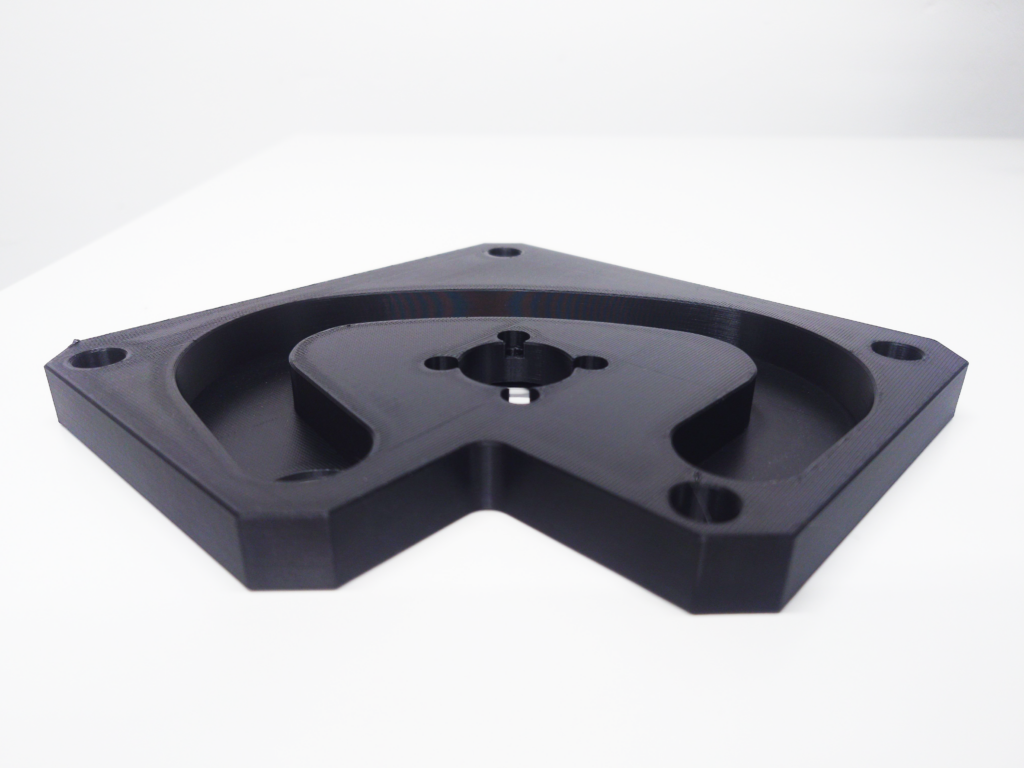

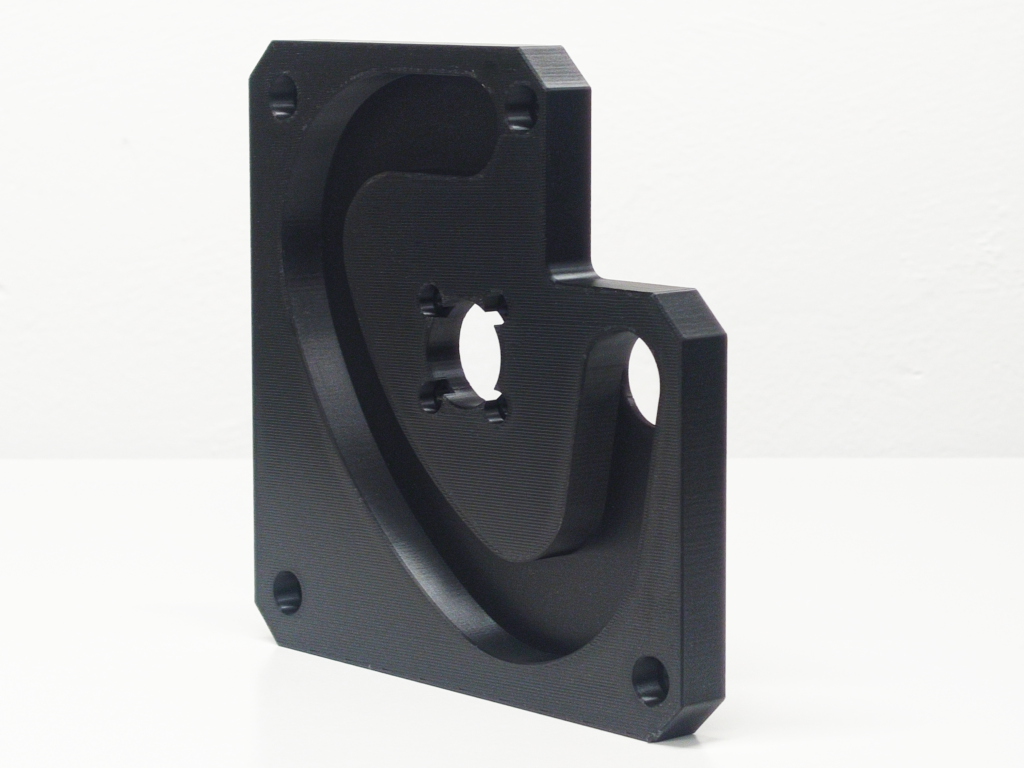

Das nachgefertigte Kunststoffbauteil passt exakt in die Banderoliermaschine, der Vorgang läuft wieder zuverlässig.
Statt nur zwei Auführungen, durften wir direkt 5 Stück produzieren, sind die Opportunitätskosten, mit den Druckkosten schwer aufzuwiegen und die Druckdatei ohnehin vorhanden.
Die 3D-gedruckten Funktionsteile geben RZ-Fulfillment mehr als ausreichend Zeit, eine langfristige Lösung für die Führungsschienen zu finden.
3D-Druck in der Prozesskette
Das Projekt zeigt: Die Additive Fertigung ist in der industriellen Instandhaltung längst mehr als nur Werkzeug für Prototypen. Mit der richtigen Kombination aus messtechnischer Erfassung und passender Materialauswahl lassen sich mechanisch beanspruchte Bauteile verlässlich überbrücken oder dauerhaft ersetzen.
